Service 02

エアパネル

空圧の配管って面倒じゃないですか?
御社の機械に合わせた空圧配管まわり(エアパネル)の
設計~組立まで全てお任せください!

01

こんなお悩み
ありませんか?

Is not such a trouble?

エア漏れトラブル
  • 空圧部品の選定設計時間がかかる
  • 継手・配管材の発注業務手間がかかる
  • 空圧機器の組み立て配管時間がかかる
  • せっかく組み立てたのにエア漏れする
  • 空圧配管をコンパクトにしたい
  • 継手・配管材の余剰在庫減らしたい

空圧配管まわりのお悩み解決します

近年、製造業界においてサプライヤーによるモジュール化の要望が強くなってきております。
当社はフィルタレギュレータからバルブまで空圧コントロールやアクチュエータ駆動に欠かせない各種エア機器を モジュール化して結合させる空圧配管まわり(エアパネル)を設計・調達・製造しております。
当社では、従来の設計・配管工数を激減することで、納期短縮とコスト削減のご提案をすることが可能です。
また、回路だけでなく制御盤BOX等を使用した電気回路にも対応できますので、幅広くお手伝いさせて頂けます。

02

エアパネル製作を
依頼する
5つのメリット

5 Benefits

1

設計工数の削減

お客様のご希望や装置の仕様に合わせて空圧配管まわり(エアパネル)を設計いたします。空気圧制御に関する設計工数が削減できます。

2

発注工数の削減

エアパネルに必要なすべての部品は1型式で手配が可能。発注にかかる、伝票発行や納期管理・手配漏れなどの工数の削減が見込めます。

3

組立工数の削減

手間な配管作業、機器の取付作業など全て弊社で行いますので、空圧配管まわりの組立に関する工数が削減できます。

4

省スペース化

機械に点在している空圧機器を集約することで、スッキリ配管を実現。最適な機器配置を行い、見た目もスッキリします。

5

ユニットでの保証

部品や継手など機器単体ではなく、パネル・ユニット単位で製品保証を行いますので、故障時にも安心いただけます。

03

製作実績

Products

配管
SUSねじ込み配管
躯体
SUSアングル
流体
圧縮空気
配 管
SUSねじ込み配管
躯 体
SUSアングル
流 体
圧縮空気
配管
SUS配管+BAチューブ(SUSパイプ)
躯体
SUS板金
流体
圧縮空気
配 管
SUS配管+BAチューブ(SUSパイプ)
躯 体
SUS板金
流 体
圧縮空気
配管
チューブ+ワンタッチ継手
躯体
t=2.3 板金
流体
圧縮空気
配 管
チューブ+ワンタッチ継手
躯 体
t=2.3 板金
流 体
圧縮空気

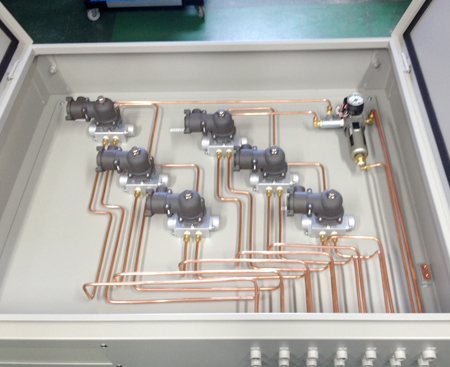

配管
銅管+締付継手
躯体
制御BOX(ボックスにソケット溶接)
流体
圧縮空気
配 管
銅管+締付継手
躯 体
制御BOX(ボックスにソケット溶接)
流 体
圧縮空気
配管

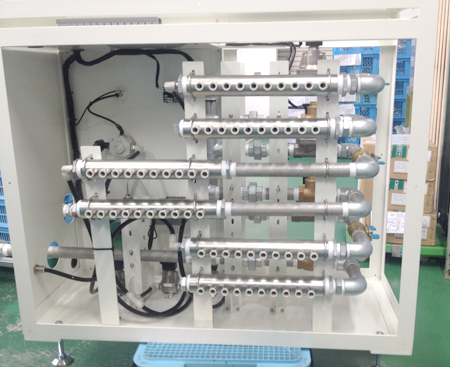

SUSニップル+白配管(融解亜鉛メッキ)
躯体
自立型アングル
流体
冷却水
配 管
SUSニップル+白配管(融解亜鉛メッキ)
躯 体
自立型アングル
流 体
冷却水
配管

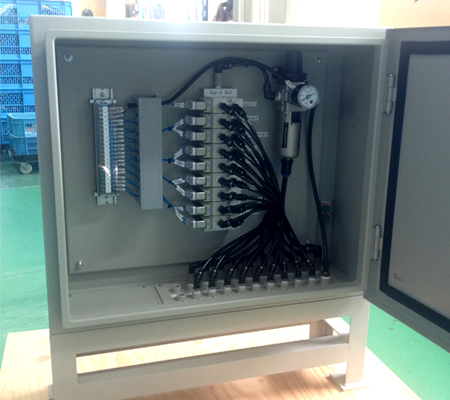

チューブ配管+ワンタッチ継手
躯体
制御ボックス+架台(ボックスにソケット溶接)
流体
圧縮空気
配 管
チューブ配管+ワンタッチ継手
躯 体
制御ボックス+架台(ボックスにソケット溶接)
流 体
圧縮空気
04

製作のながれ

Production flow

Phase 1

お打ち合わせ

お打ち合せの議事録

ご希望をお伺いいたします。
どのような回路・仕様・寸法・空圧機器機種など

Phase 2

図面作成

図面作成

お打ち合わせでお伺いしたご依頼事項を設計し、図面化して提出させていただきます。

Phase 3

組 立

組立の様子

提出した図面にて設計内容をご確認・承認後、エアパネルを組み立てます。

Phase 4

検 査

製品検査

検査表に基づいて、機能検査・外観検査・最終出荷検査を行います。

Phase 5

出 荷

ご要望に合わせて、包装・梱包後、出荷いたします。
